CARACLE-S rev.4.0 (20インチHE406)

本製品の販売は終了しました 後継モデルCARACLE-S rev.4.1の詳細はこちら
(2022/05/11更新)

tourism bike

caracle-s_logo

CARACLE-S rev.4.0 (カラクル・エス リビジョン4)

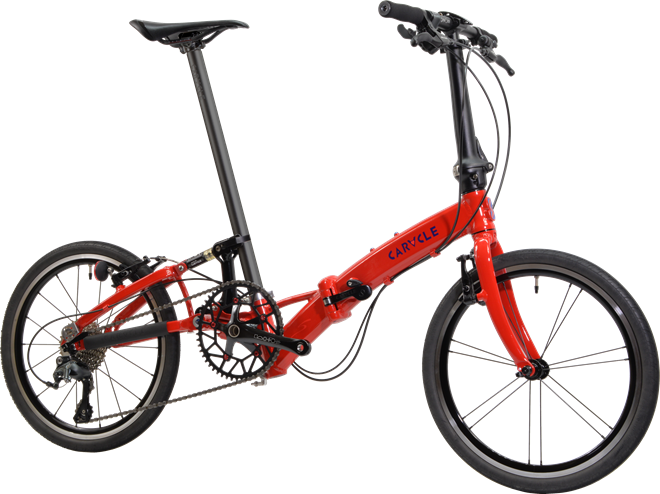

cs40sp_002r4
CARACLE-S スポーツ rev.4.0
[スポーツは10速化/標準仕様もロードコンポへ更新]

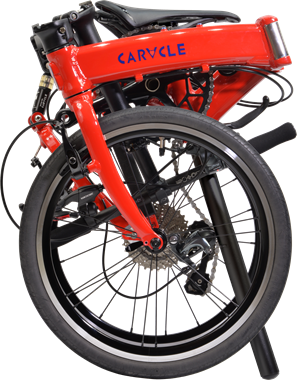

cs40sp_005r3
折りたたみサイズ『世界最小』の実用自転車
幅は20インチ車輪からはみ出さず、高さもわずか65cm

cs40sp_007r2

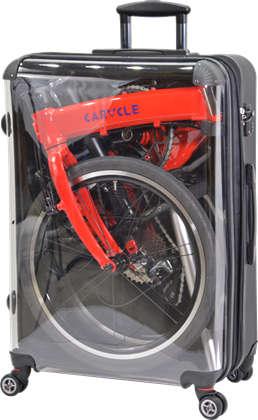

世界で唯一、無料サイズ(3辺合計158cm未満)の市販スーツケースに収納できる
実用自転車　[気軽に飛行機旅行に携行できる]

DSC_6208

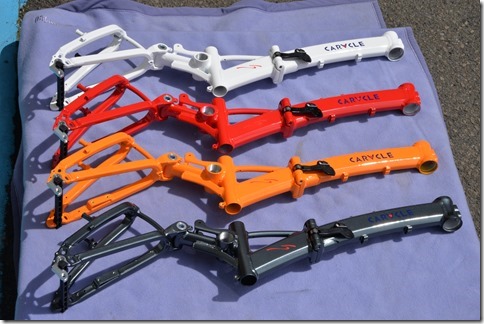

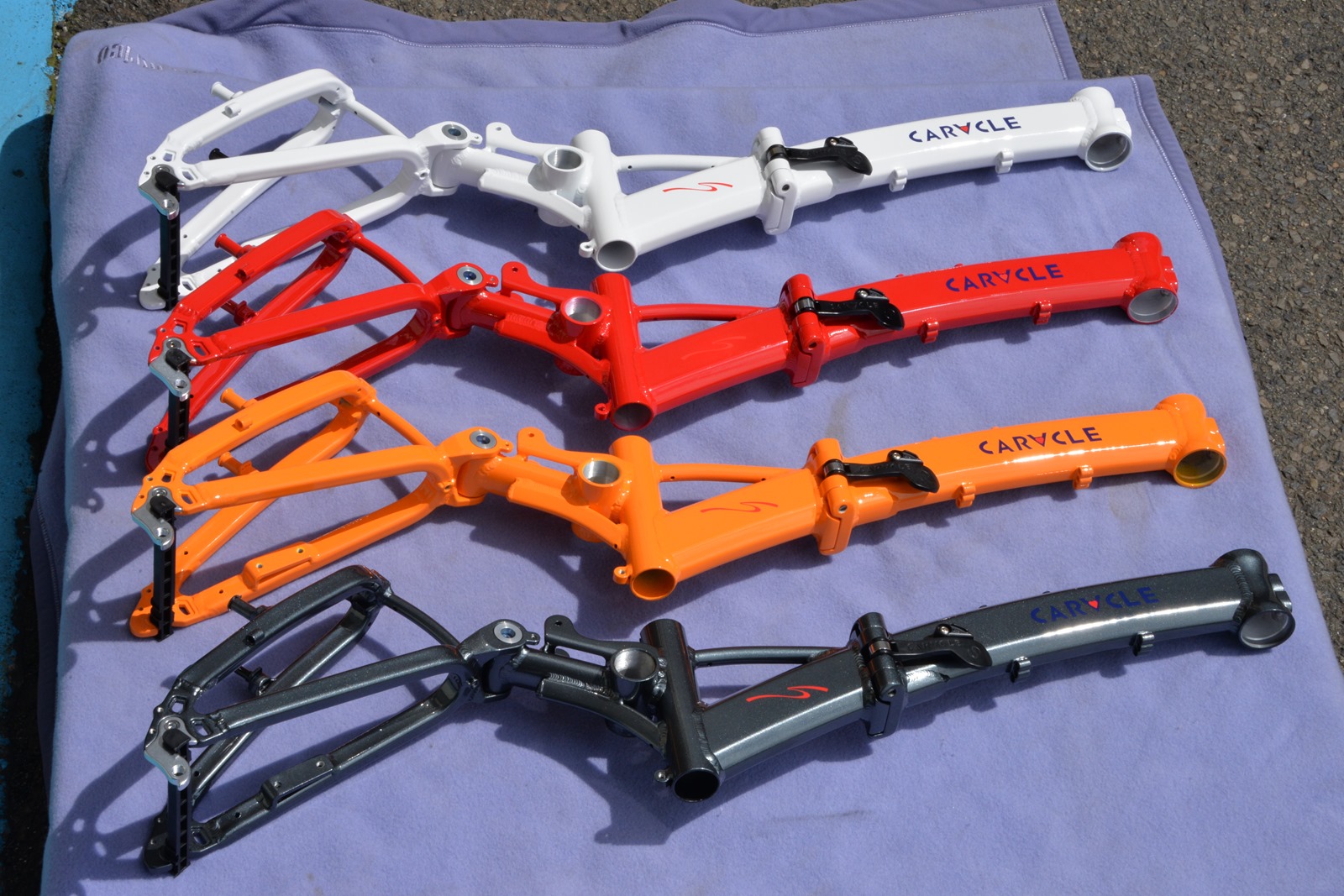

4カラー [ホワイト/レッド/オレンジ/ガンメタリック]

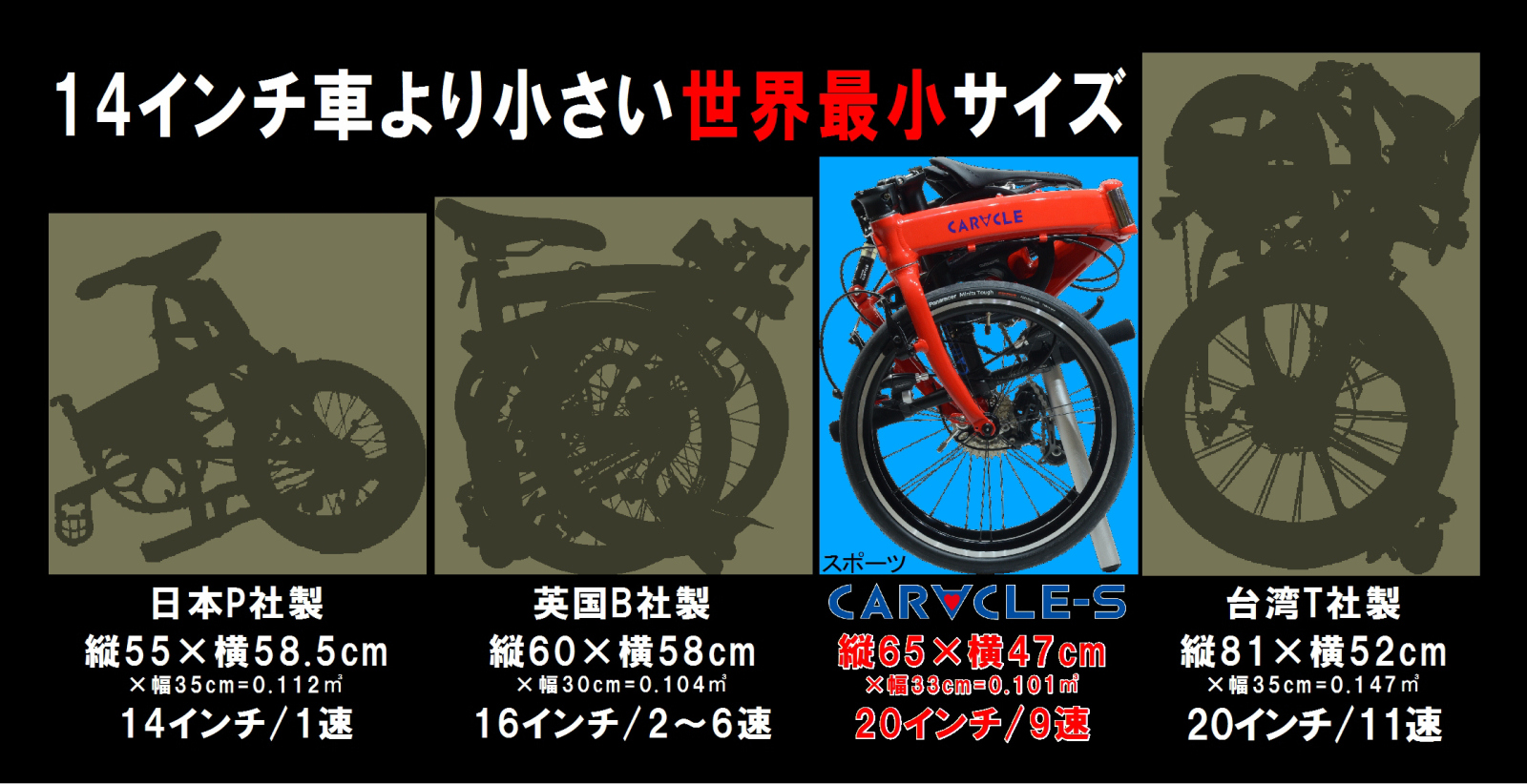

CSサイズ比較

■特徴

  • スポーツは10速化 [シマノTiagra] / 標準仕様もロードコンポ採用 [シマノSORA(9速)] new!
  • 超軽量2ピースクランク採用 [Chalet Sports FC2] new!
  • スポーツはナローワイドチェーンリング採用 [チェーン脱落防止デバイス不要で軽量] new!
  • ホイール、シートポストをさらに軽量化 new!
  • 折りたたみサイズ世界最小(14インチ以上の実用自転車中) [14インチや16インチ車より小さい20インチ]
  • 三辺合計158cm未満の市販スーツケースに収納可能 [追加料金無しで飛行機に積載できる]
  • 20インチ車がコインロッカーに収納可能
  • 超軽量9.6kg(スポーツ) [持ち運びが苦にならない]
  • 慣れれば10秒！ [簡単折りたたみ]
  • 106cmロングホイールベース [優れた走行安定性]
  • オリジナル超軽量サスペンションf.light搭載 [航空輸送対応/エラストマー式]
  • フレーム構成部品はアルミ、ステンレス、チタン [サビにくい自転車]
  • フレーム周辺チタンボルトを使用(スポーツ6箇所/標準仕様3箇所) [軽量・強靭・サビない]
  • ワイドレシオ外装9/10スピード [スポーツ走行・イージーメンテナンス]
  • 主要コンポーネントは高信頼のシマノ製(ブレーキ本体、ディレーラー、シフター、チェーン、スプロケット)
  • チェーンやギアは内側に折りたたみ [周囲が汚れない]
  • JIS基準(D9301)フレーム耐久性試験合格 [ダイヤモンド型試験条件/10万回]

■活用フォト

純正スーツケース(市販品も使用可)
南淡路水仙ライン
宮古島
ニュージーランド テ・アナウ湖
台湾一周中
CARACLE-S at Notsuke Peninsula
和歌山 鍋谷峠
ニュージーランド ワカティプ湖
大阪 地下鉄御堂筋線
香港国際空港
スズカエンデューロ
韓国
CARACLE-S at Subashiri-guchi 5th staition on Mt.Fuji
ニュージーランド ワカティプ湖
よつ●と！ごっこ
鹿児島 番所鼻公園
ニュージーランド ワナカ湖
CARACLE-S at Kyoto (kitano)
堺 南宗寺
宮古島
ニュージーランド クライスト・チャーチ
鹿児島 長島
大阪城公園
インドネシア・ジョグジャカルタ
韓国 聞慶
スズカエンデューロ
琵琶湖
韓国
旧堺燈台
マウンテンサイクリングin乗鞍
インドネシア・ジョグジャカルタ
インドネシア・ジョグジャカルタ
新大阪駅
淡路島 洲本港
新幹線の車両端に置けばリクライニングのじゃまにならない
和歌山 かつらぎ町
淡路島 洲本港
CARACLE-S at Hokkaido (Hamanaka town)
スズカエンデューロ
ニュージーランド クイーンズタウン
インドネシア・ジョグジャカルタ
3辺合計158cm未満の市販スーツケースに収納可能な唯一の実用自転車
ニュージーランド クイーンズタウントレイル
香川 坂出
マウンテンサイクリングin乗鞍
乗鞍岳
スズカエンデューロ
和歌山 かつらぎ町
和歌山・白浜
佐賀 波戸岬
高野山 大門
インドネシア・ジョグジャカルタ
インドネシア・ジョグジャカルタ
CARACLE-S at Sarufutsu Village
南淡路水仙ライン
和歌山・白浜
クラシックミニのトランクに収まる
台湾一周の豪雨
インドネシア・ジョグジャカルタ
中国 深セン 鳳凰山
宮古島
和歌山 鍋谷峠
宮古島 伊良部大橋
CARACLE-S at Kanmon Strait
宮古島
宮古島
CARACLE-S at Okushiri-island
Bolsa Chica SB - California State
スズカエンデューロ優勝
宮古島
高知 土佐清水 大浜
CARACLE-S near Mt. Yotei
悪天候など臨機応変にコインロッカー利用可
高野山 根本中堂
インドネシア・ジョグジャカルタ
インドネシア・ジョグジャカルタ
CARACLE-S at Kyoto (Arashiyama)
台湾 南回帰線
堺・大小路
南海 深日港駅
公共交通機関で持ち運びやすい世界最小サイズ
スズカエンデューロ
台湾 高雄駅
和歌山 加太
ニュージーランド ワカティプ湖
スズカエンデューロ優勝
インドネシア・ジョグジャカルタ
CARACLE-S at Taiwan (Sicao Dazhong Temple)
2シータースポーツカーのトランクに収まる(ロードスター)
コインロッカーに収まる唯一の20インチ自転車
スズカエンデューロ
JRでも転がし移動可能なトレバッグ

■解説

鈴鹿サーキットでロードバイクの9割以上を置き去りにした「最高の走行性能」を備えながら、「世界最小」サイズに折りたためるCARACLE-Sのrevision 4.0(第五世代)が登場します。

変速系コンポーネントを見直してスポーツモデルを10速化(シマノTiagra)。標準仕様も新世代のロードコンポ(シマノSORA)に更新しました。両モデルともリアスプロケットの最大歯数を30Tから32Tに変更し、高速走行だけでなく急傾斜も楽に上れるワイドレシオ化を実現しました。

クランクは超軽量2ピースクランクを採用し、スポーツモデルにはチェーン脱落防止効果の高いナローワイドチェーンリングを採用することで、脱落防止デバイスが不要な仕様を実現。合わせて100g以上の軽量化を果たしました。標準仕様ではCNC加工のチェーンガード一体型チェーンリングを採用することで、ギアをカバーしつつ軽量化を果たしています。

スポーツモデルはシートポストやホイールにさらに軽量な仕様を採用し、CARACLEシリーズの「乗って軽い＋持って軽い」という特徴をさらに突き詰めました。

また、フレームカラーは従来のホワイトとレッドに加えて、新色ガンメタリックとオレンジが加わり、4色から選択頂けるようになりました。「スポーツ」モデルは価格差無しでシートポストのカラーを選択できます(メーカー取り寄せ時のみ)。ブラックカラーは精悍な印象ですが、頻繁に折りたたむ方は擦れ傷の目立たないシルバーカラーをお勧めします。

もちろん、CARACLE-Sシリーズ最大の特徴である、65×47×33cm(スポーツ)の折りたたみサイズを継承し、実用自転車(14インチ以上)で世界最小。単に体積が小さいだけでなく、幅は20インチHE車輪(ETRTO406)の直径からはみださない縦長形状が特徴。3辺の長さが158cm未満の市販スーツケースに収まる実用自転車は、CARACLE-Sだけです。これにより、LCCを除くほぼ全ての航空会社で無料輸送が可能です。

スーツケースに収めれば手荒い海外の荷扱いでもダメージを受けにくく、安価で多様な市販品の中からお好みのスーツケースを選べます。まさに、唯一無二の海外旅行対応自転車と言えます。

もちろん、このコンパクトサイズは飛行機以外でも非常に有用で、鉄道輪行でヒザの間に挟んで座っても周囲の迷惑になりにくいので、疲れたライドの帰りでも着席率が高くなります。20インチ車なのに、コインロッカーに収めることもできます。縦長で自立するので、玄関などに置いても省スペースです。クラシックミニ、ポルシェ、S2000、ROADSTERといったトランクスペースの小さな自動車にも積載できます。

フレーム、フォークは6061アルミ合金製で、ハンドル、シートポスト等のパーツも軽量なアルミ合金製を使用。フレームを構成するパーツやボルト類にはステンレスやアルミ、チタン合金製を使用して、非常に錆びにくい仕様と、超軽量を実現しています(現実的な代替え素材の無いチェーン、リアコグや、パーツに付属するボルト等はスチール製)。

折りたたみサイズがこれだけ小さいのに、展開するとホイールベース(前後輪の軸間距離)は多くのロードバイクより長い106cm。これにより直進安定性に優れているだけでなく、段差に強い20インチ車輪と低い重心、高性能サスペンションも搭載して、乗り心地はバツグンです。

しかも、極小の折りたたみサイズから考えられないほどフレーム剛性が高く、カスタマイズ次第でロードバイクに匹敵する走行性能を実現できます。テック・ワンのスタッフ自らがスズカ8時間エンデューロ優勝を始め、マウンテンサイクリングin乗鞍、ブルベといった競技系イベントでその走行性能を実証しています(走行性能と耐久性の検証のために行っており、レース用機材としての使用を保証するものではありません)。

強度と耐久性にも優れていることは、JIS基準(D9301)フレーム耐久性試験に合格していることからも証明されています。それも折りたたみ自転車用基準(7万回)ではなく、荷重や加速度、回数が増したダイヤモンド型試験条件(10万回)に合格したことで、ロードバイク等と同等の耐久性が証明されました。

この持ち運びやすさと走行性能を活かして、毎日の通勤から、輪行ツーリング、キャンピングカーやヨットへの搭載、国内外の長期ツーリングなど、様々な用途でご活用いただいています。これまでで最高の実用性を備えた折りたたみ自転車『CARACLE-S』が、さらに進化します。

2021年7月初めから発売した先行限定モデル『スポーツ rev.4.0 introduction』は出荷を終了しました。定番モデルは2021年9月より生産及び出荷を開始しました。生産開始後もご入手まで時間を要する状態が当面続く見込みです。受注順に組立てしますので、お早めのご予約をお勧めします。

■バリエーション

モデル CARACLE-S スポーツ

rev.4.0 Introduction

【限定モデル / 販売終了】

 CARACLE-S スポーツ rev.4.0 (通常品)

【受注終了】

 CARACLE-S 標準仕様 rev.4.0

【受注終了】

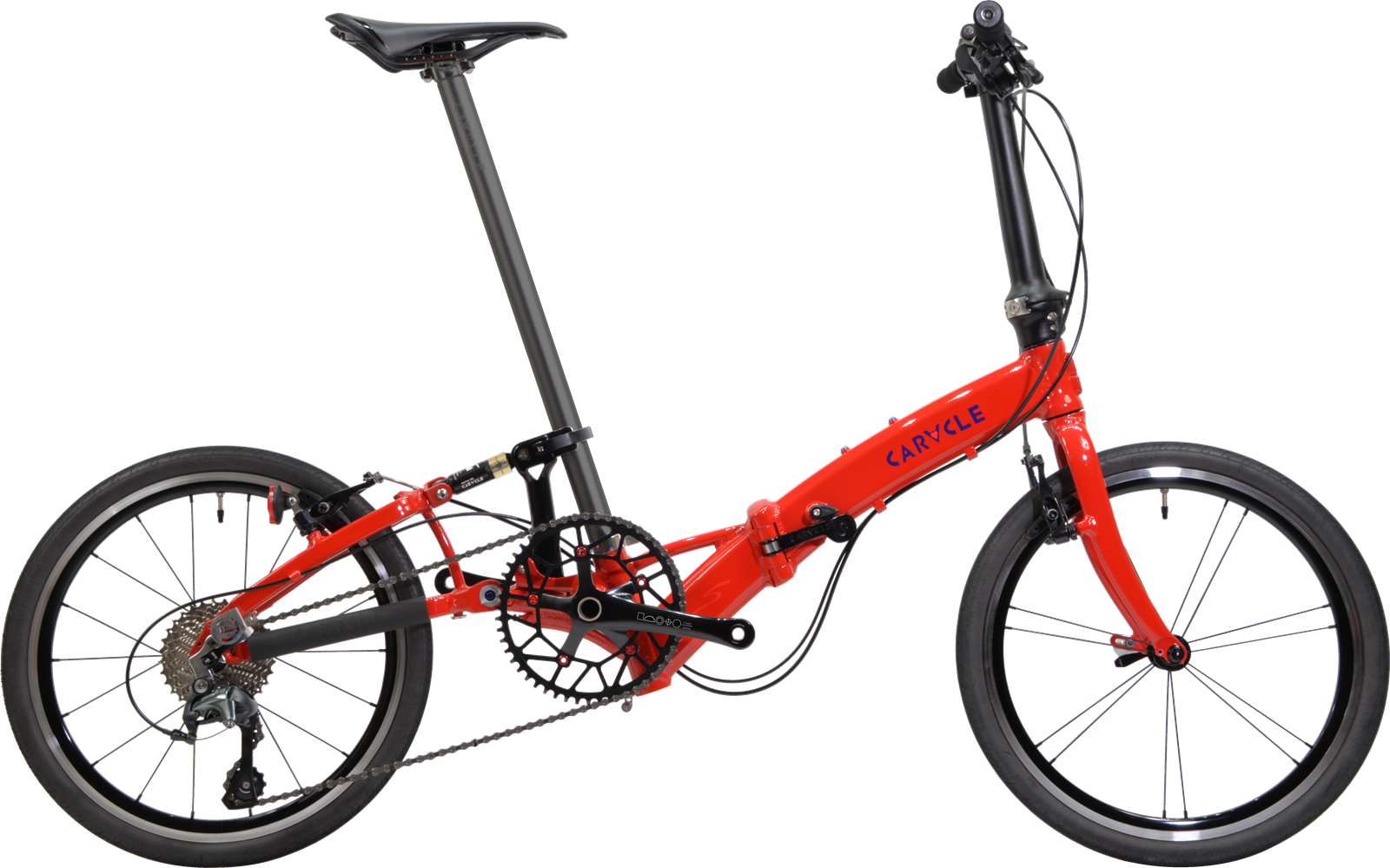

全景 cs40sp_001r4

※実物のタイヤはPanaracer製です

 cs40sp_001r4 cs31st_001r3
希望小売価格 169,400円(税込) 同左 145,200円(税込)
フレームカラー ホワイト/レッド/【new!】ガンメタリック/【new!】オレンジ 同左 同左
重量 約9.5kg (ペダル除く) 約9.6kg (ペダル除く) 約10.4kg (ペダル除く)
折りたたみサイズ 縦65×横47×幅33cm 同左 縦66×横47.5×幅33cm

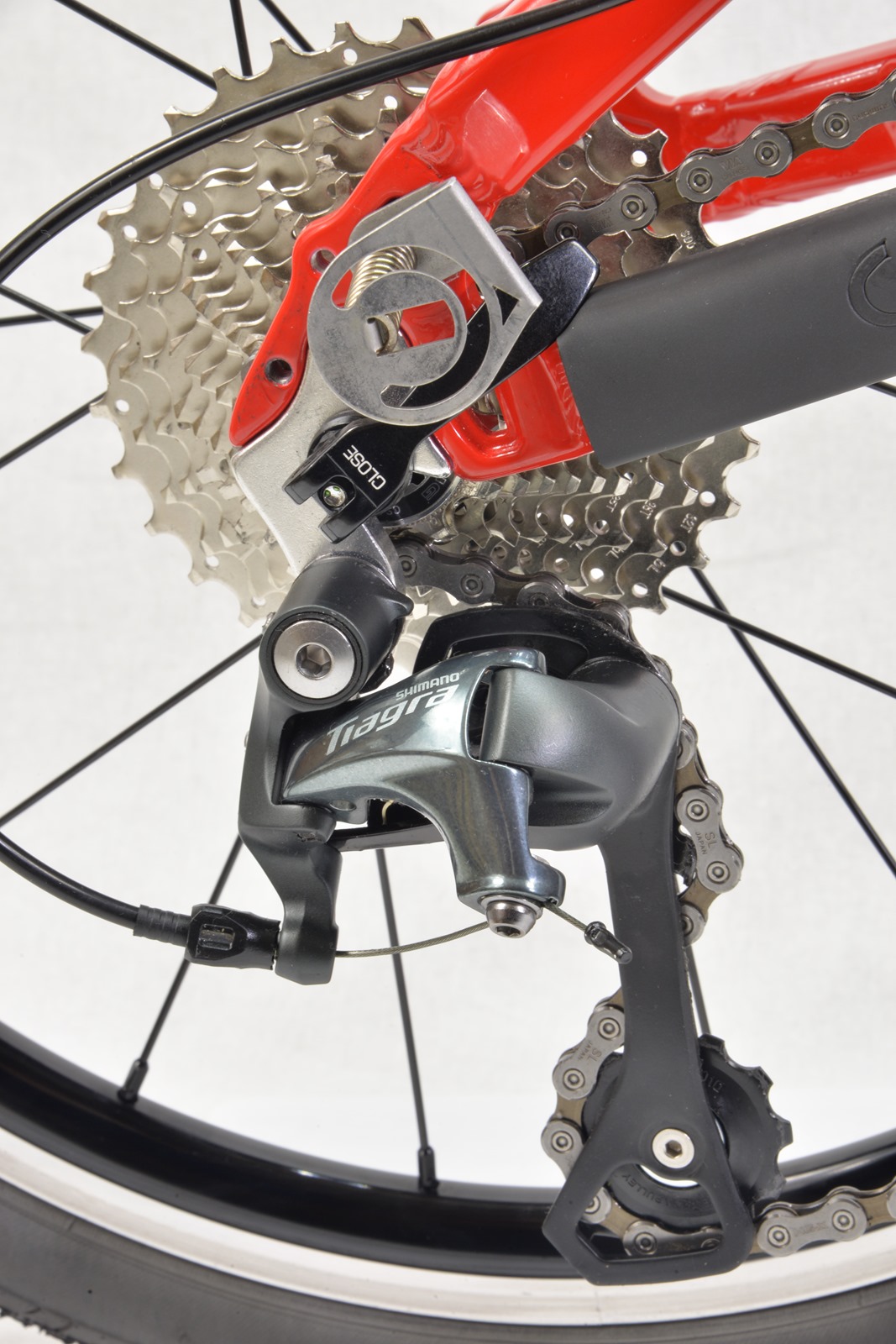

リアディレイラー 【new!】シマノ Tiagra RD-4700-GS [10速] 同左 【new!】シマノ SORA RD-R3000-GS [9速]

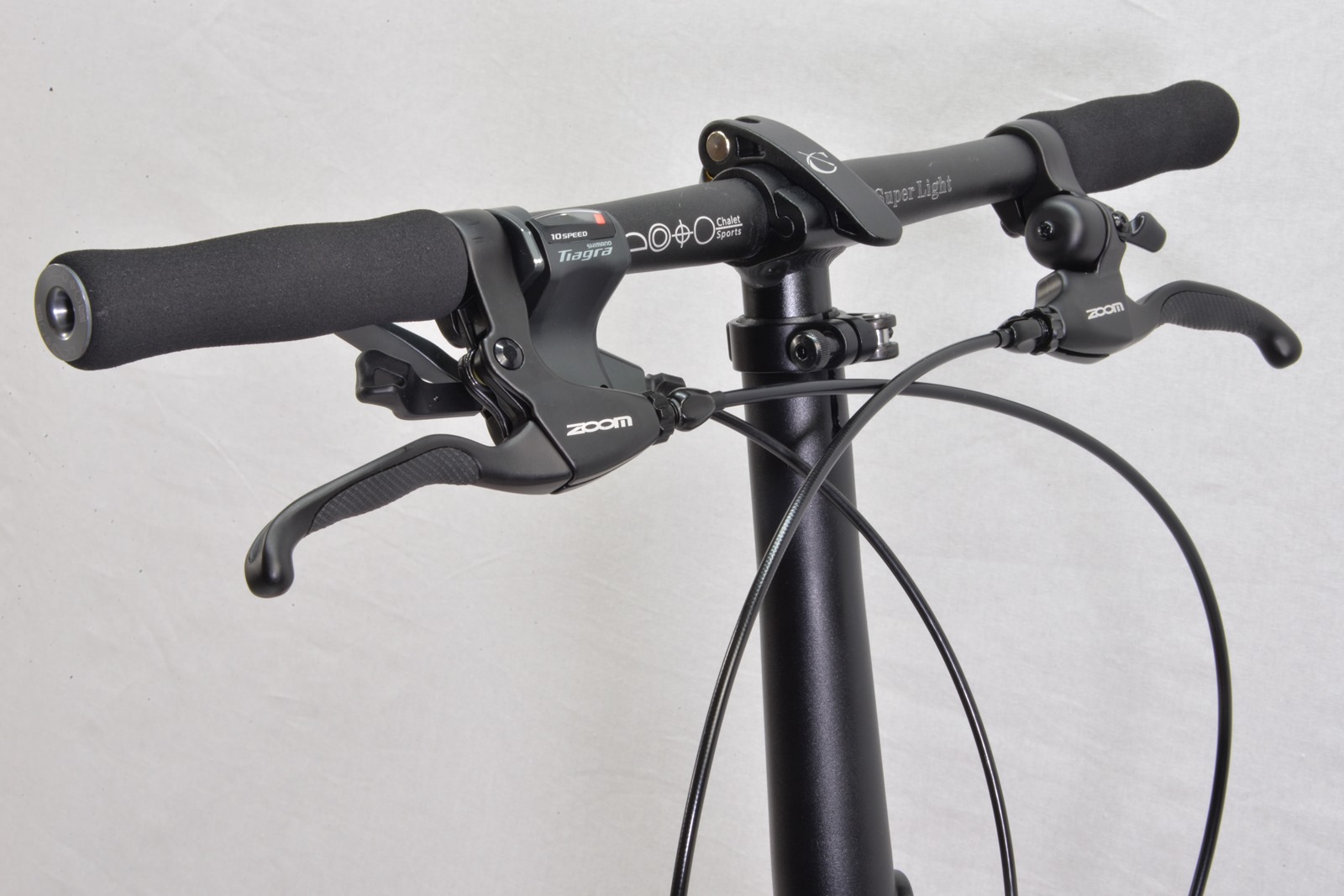

シフター 【new!】シマノ Tiagra SL-4700 [10速] 同左 【new!】シマノ SORA SL-R3000 [9速]
スプロケット 【new!】シマノ CS-HG500-10 (11-32T) [10速] 同左 【new!】シマノ CS-HG400-9 (11-32T) [9速]
チェーン 【new!】シマノ CN-HG54 112L [10速] 同左 シマノ CN-HG53 110L [9速]
ブレーキアーチ シマノBR-R353 同左 同左
ブレーキレバー 【new!】ZOOM製 同左 同左
クランクセット 【new!】ChaletSports FC2 52Tナローワイド L170mm 同左 【new!】ChaletSports FC2 50Tガード付 L170mm
ボトムブラケット 【new!】ChaletSports BB BSC(JIS) 24mmシャフト 同左 同左
ホイール 【new!】CARACLE SL2 (F14H/R18H)(F74/R130mm) 同左 CARACLE SS (F20H/R24H)(F74/R130mm)
タイヤ Panaracer MINITS TOUGH 20×1.25 【new!】DURO DB-7043 Stinger 20×1.25 DURO DB-7023 Rollover 20×1.35
チューブ Panaracer 20×1.00-1.25 仏式 48mm 【new!】DURO 20×1.25/1.5 仏式48mm DURO 20×1.25/1.5 仏式48mm
ショックアブソーバー エラストマーサスペンション f.light 同左 同左
シートポスト 【new!】CSシートポストAL2 BK[33.9x630mm/6061-T6]

※傷の目立たないSLも無料選択可

 同左 CSシートポストAL1(CARACLE シートポスト標準品) BK[33.9x630mm/6061-T6]
サドル CARACLEスポーツサドル2(カーボンレール) 同左 CARACLEコンフォートサドル→【new!】Chalet Sports コンフォートサドル2(2021年9月受注分より)
ハンドルバー Chalet Sports 軽量アルミ製ストレートバー (幅520mm/クランプ径25.4mm) 同左 アルミ製ライズバー(幅520mm/クランプ径25.4mm)
グリップ LITEPRO 軽量タイプ＋アルミ製バーエンドキャップ 同左 VELO VLG-864-4AD3
ハンドルポスト テレスコピックハンドルポスト2(6°)/アルミ製固定プラグHPP23

※自動ロック機構搭載

 同左 固定長タイプ(12°)/スチール製固定プラグ
折りたたみ固定クランプ マグネット式 同左 同左
ペダル 無し(オプション) 同左 折りたたみペダル(VP-F55またはwellgoF265)
チタンボルト フレーム周辺6箇所+f.light1箇所 同左 フレーム周辺3箇所+f.light1箇所
付属品 取扱説明書、チェーンプロテクター、プロテクトパッド、ヘッドマーク 同左 同左
発売時期 2021年7月 2021年9月 2021年10月
画像 【introduction特別仕様】

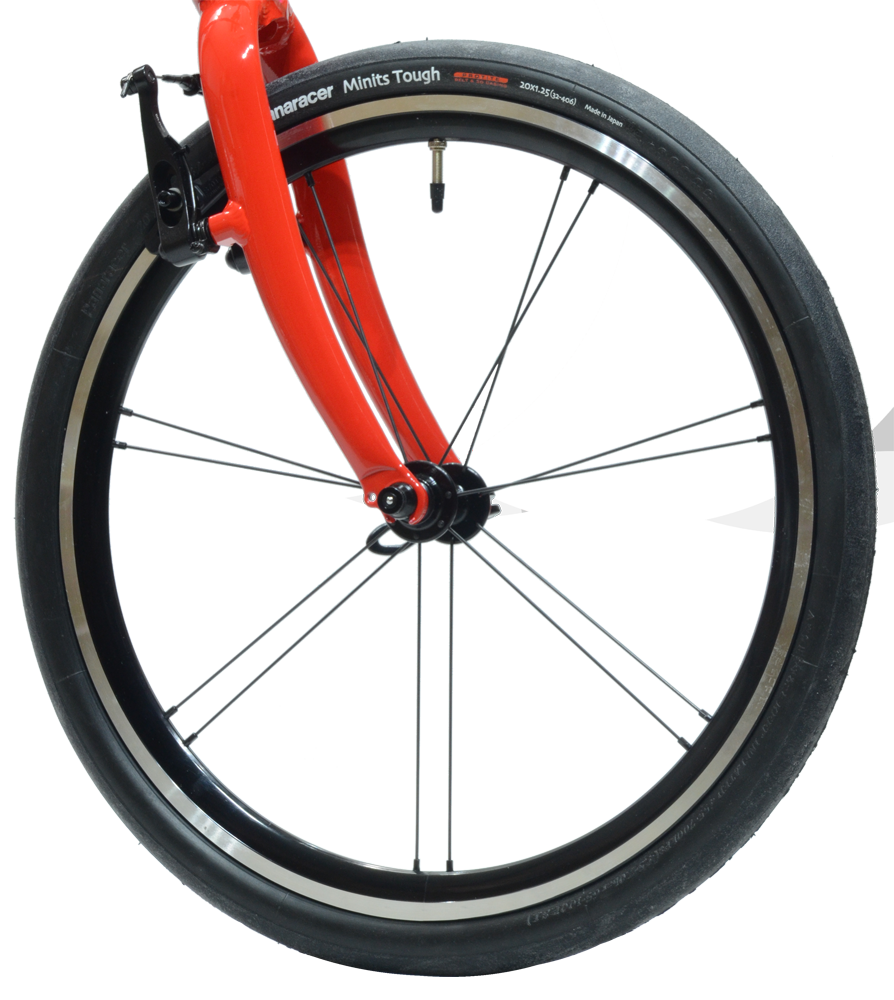

■日本製Panaracer MINITS TOUGH & チューブ

cs30sp_006r4

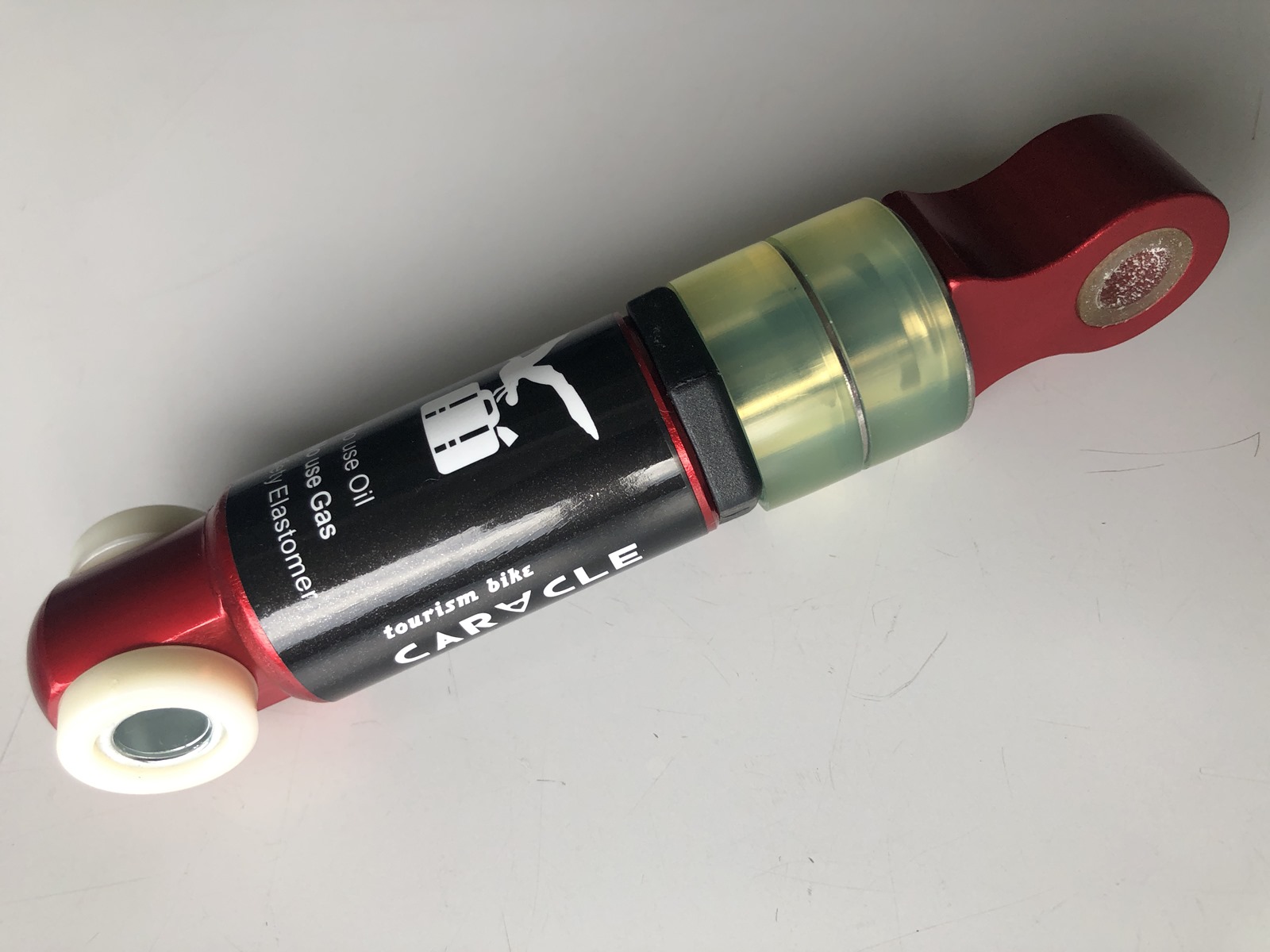

■レッドカラー仕様サスペンション(先行30台のみ)

20210706_082734373_iOS

※他はrev.4通常品と同様です

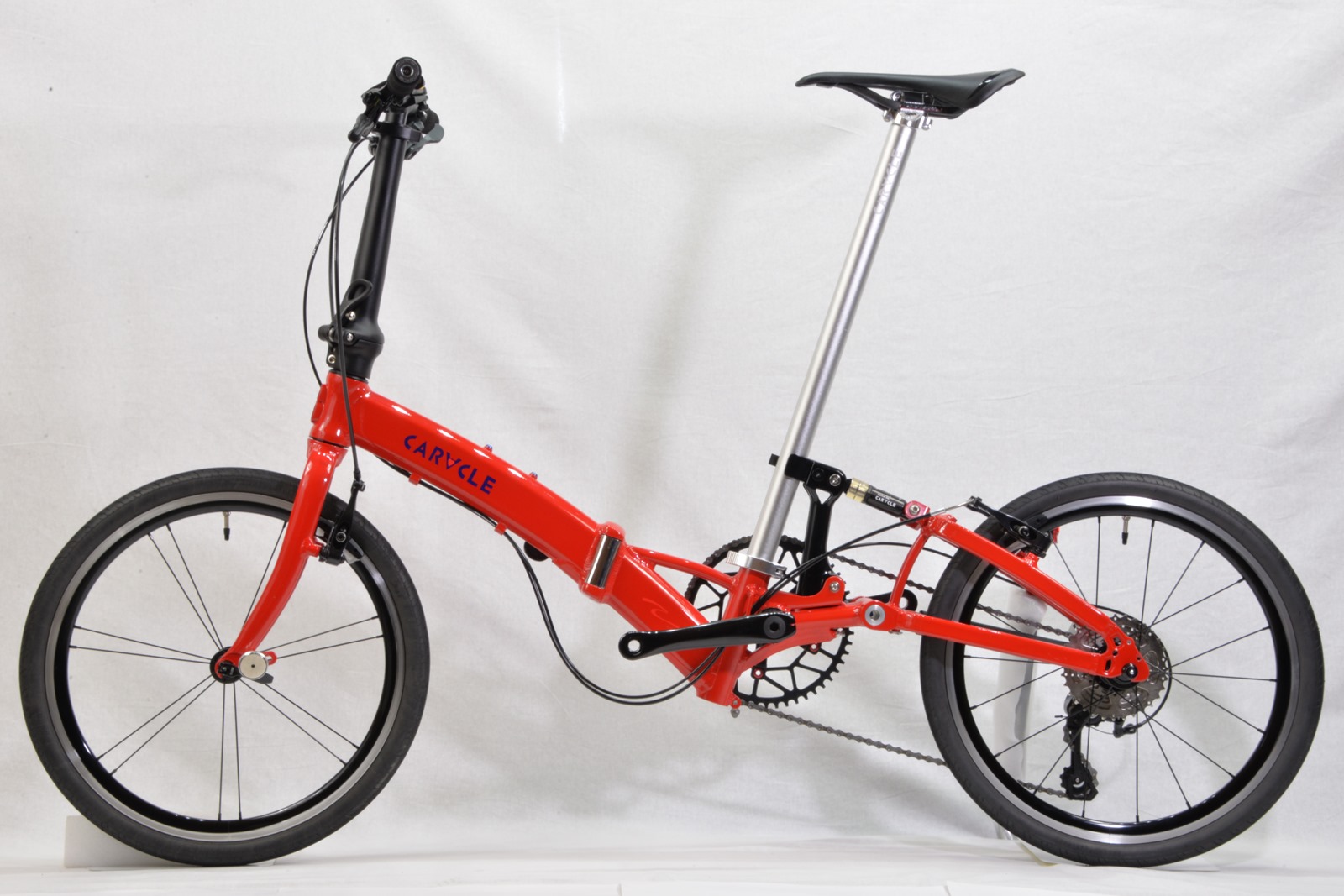

 cs40sp_004

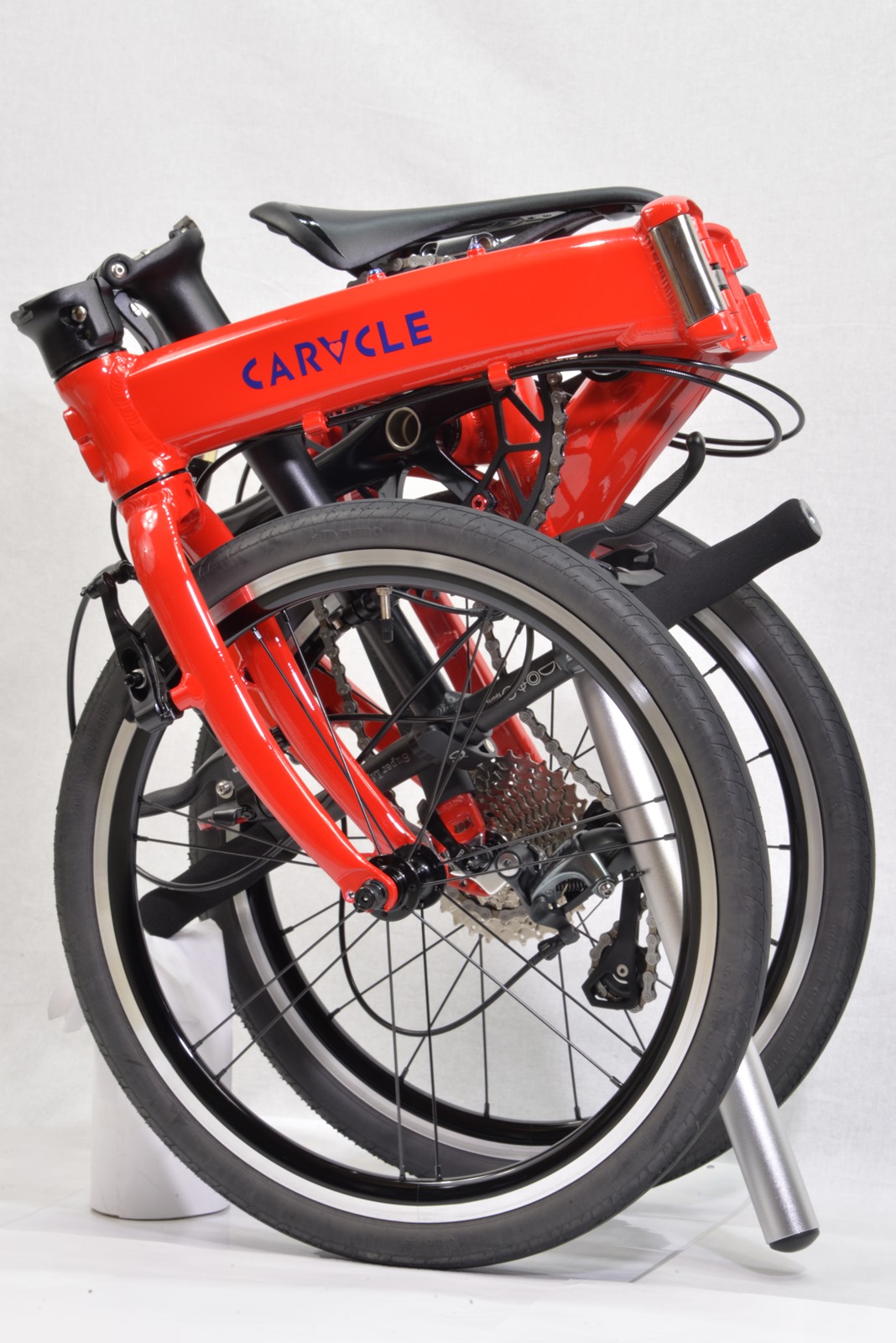

cs40sp_006

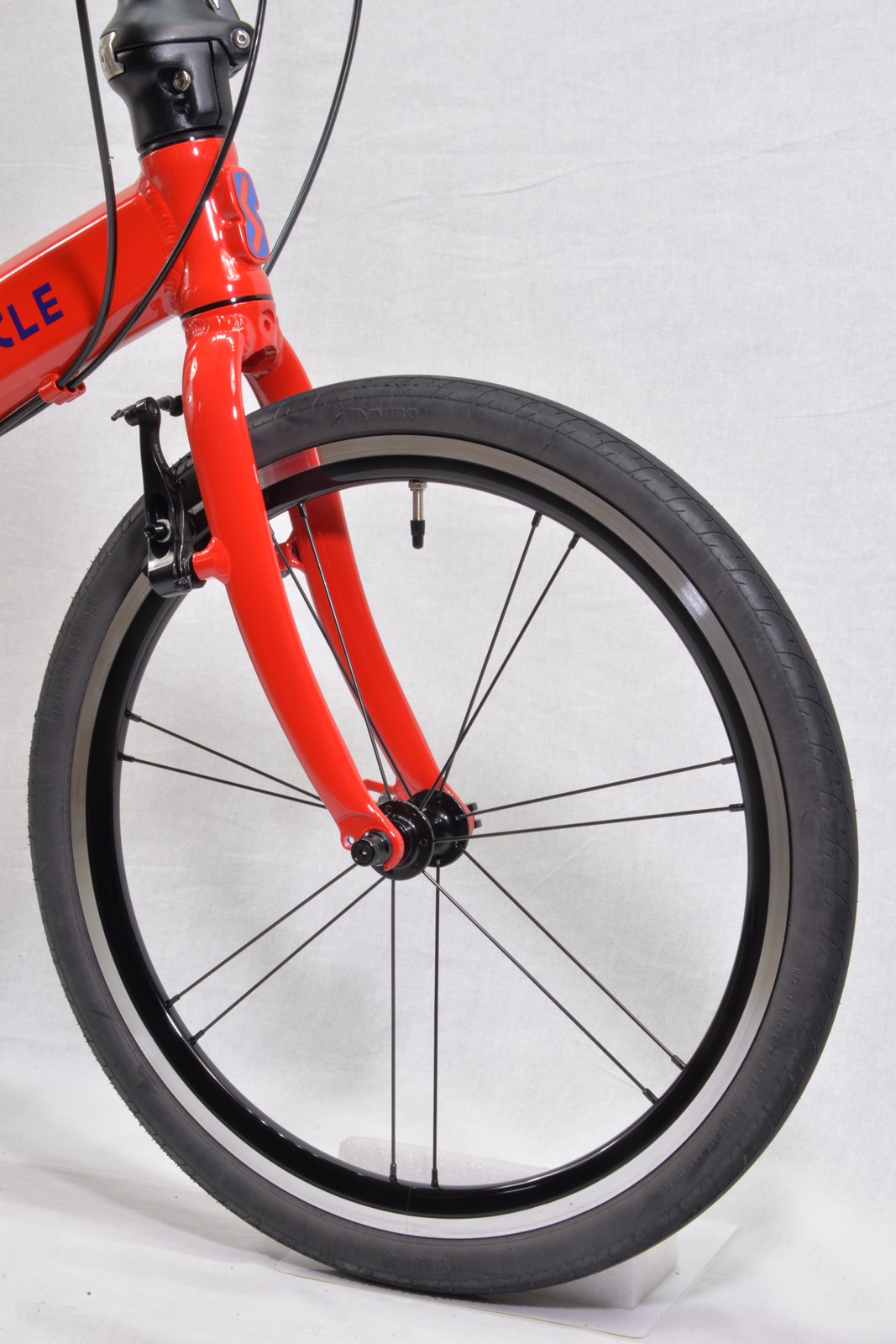

cs40sp_008

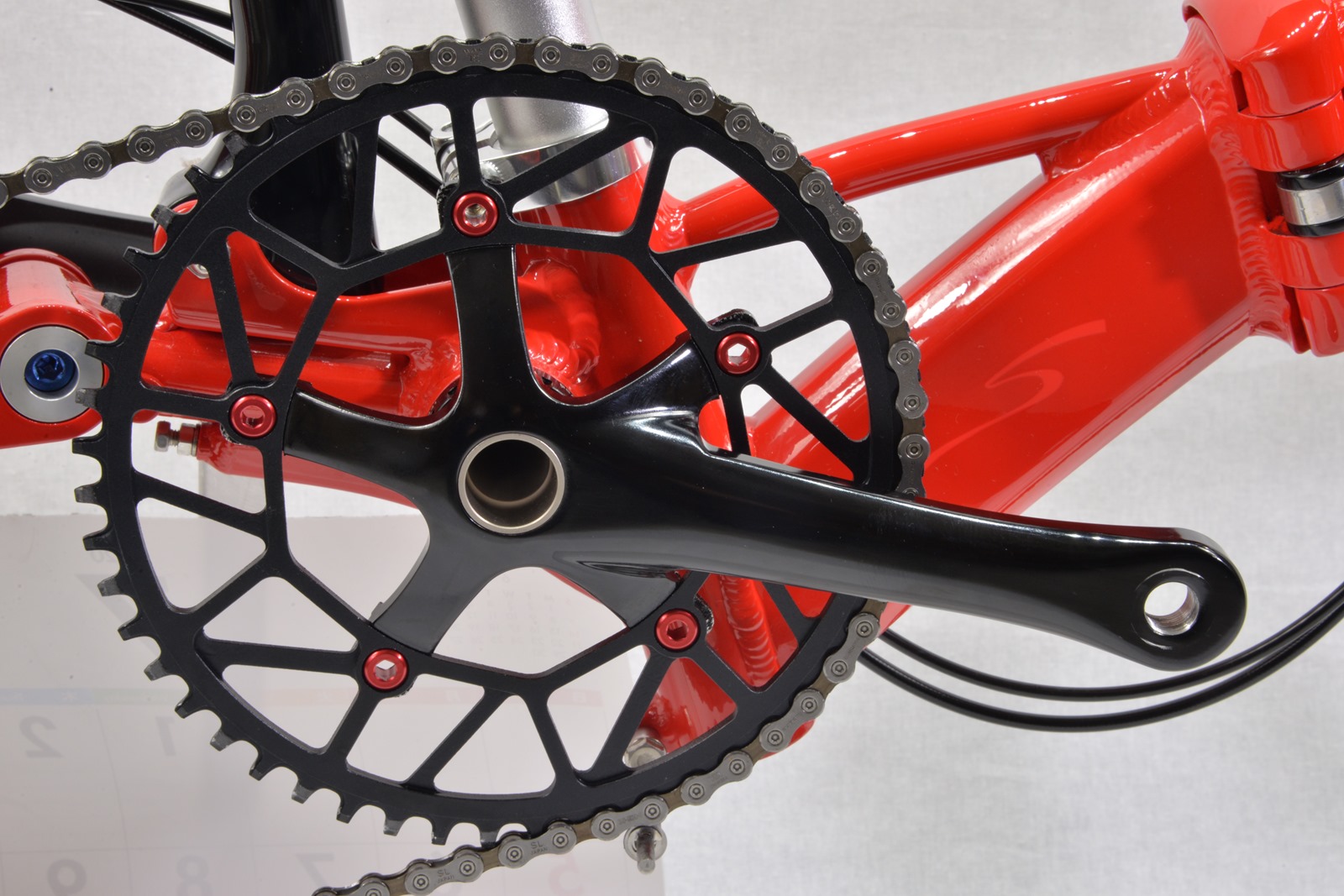

cs40sp_009

cs40sp_010

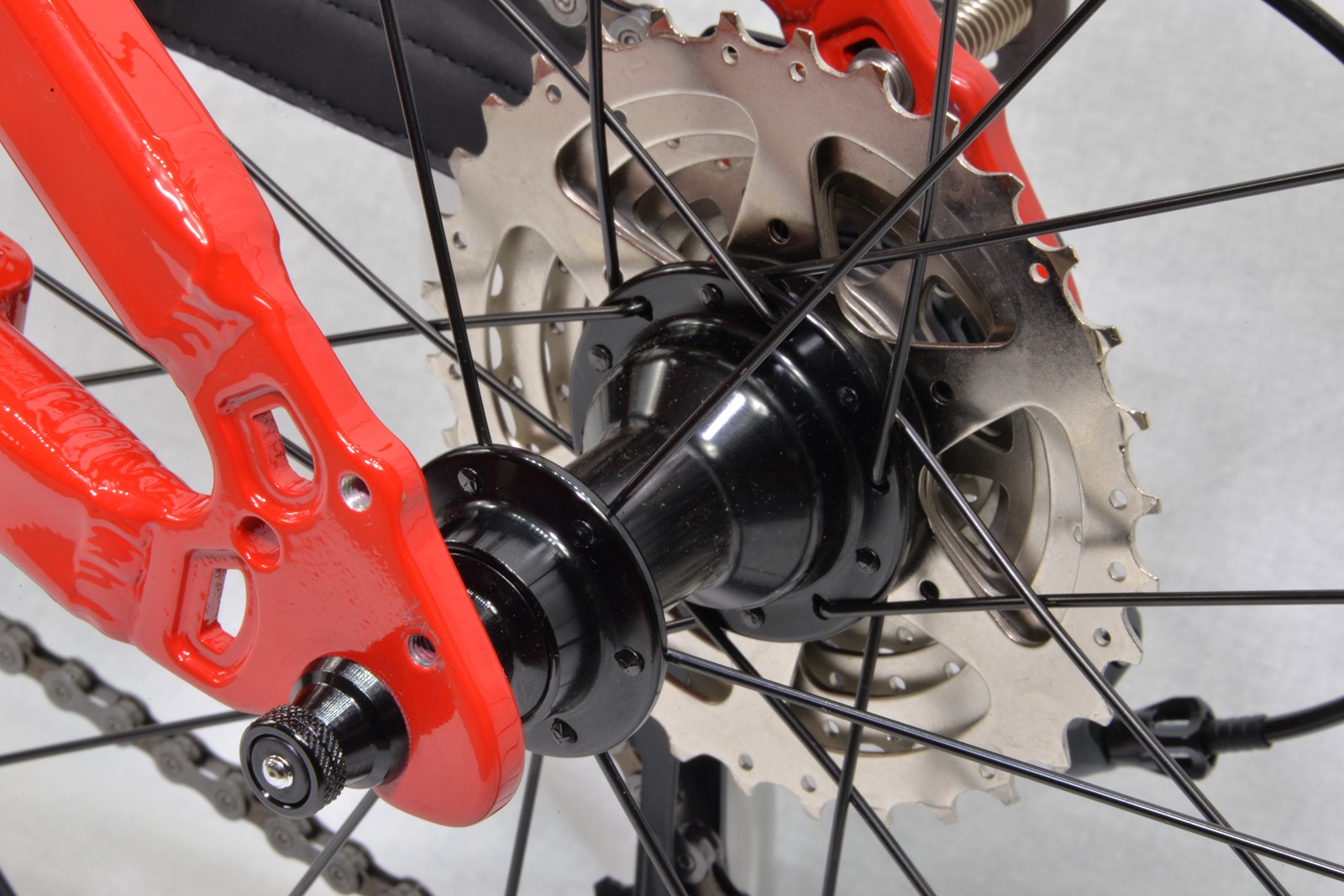

cs40sp_012

cs40sp_013

cs40sp_014

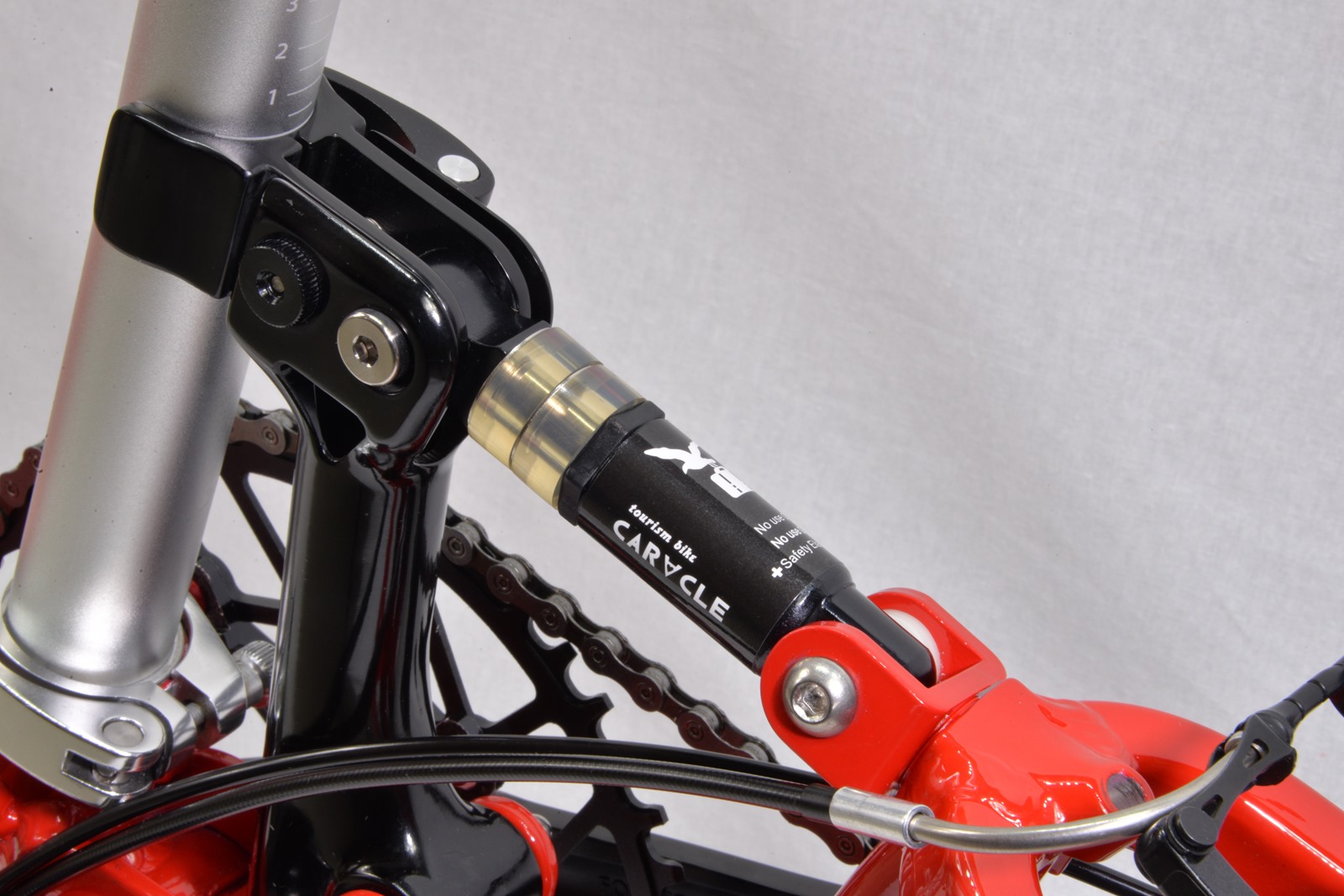

cs40sp_015

 準備中

※ドロップバー＋451ホイールモデル「スズカ・リミテッド」の詳細はこちらをご覧ください

■諸元(共通)

  • フレーム素材：6061アルミニウム(フレーム、フォーク)
  • 適応乗車重量：80kg以下 (乗員＋荷物)
  • エンド幅(オーバーロックナット寸法)：フロント:74mm / リア:130mm
  • ホイールベース長：106cm
  • 最終組立地：日本

■オプション

※オプションの一部は本体購入時に差額交換が可能です。交換料金等の詳細は販売店様を通じてご確認下さい。

専用スタンド [CARACLE-S 2017用]CARACLE-Sの折りたたみサイズ

に影響しない専用スタンド

 CSキックスタンド ライト

軽量タイプの

CARACLE-S専用スタンド

 op042_002r

軽量コンパクトになった

専用輪行袋(460g→320g)
トレバッグ用キャスターEトレバッグに装着すれば

車体を露出せずに転がして

運搬可能(JR対応)

 op041_002

CARACLE-Sを肩掛けで持ち運べる

[トレバッグ2/トレバッグCOZ用]

 CSシートポストAL2

[新発売]

新世代超軽量シートポストBK/SL

※摩擦による色落ちするので、頻繁な折りたたみ

にはシルバーをお勧めします
CSシートポストAL1

精悍なブラックカラーのシートポスト

※摩擦による色落ちするので、頻繁な折りたたみ

にはシルバーをお勧めします

 テレスコピックシートポスト高身長の方でもスポーツポジションが

取れる、二段式超ロングシートポスト

 op045_001

小径車の軽量化に有効な

超ロングサイズのカーボン製
wellgo MG-8 QRD ビンディングペダル

超軽量マグネシウム製の着脱式

ビンディングペダル (SPD互換)

工具不要で1秒着脱

 wellgo M138 QRD フラットペダル

超軽量マグネシウム製の

着脱式フラットペダル

工具不要で1秒着脱

 161005_135732s1

折りたたみサイズが

最もコンパクトになる超薄型サドル
pa170_001r3

カーボンレールの超軽量サドル

滑り止めプリント

 CARACLEスーツケース CL-281

CARACLE-S (20インチHE406)にジャストフィットする追加航空料金不要サイズのスーツケース

 CARACLE HPP23

超軽量ハンドルポスト固定プラグ

7075アルミ製(43g→9g)

※2017(rev.2)モデル以降用

※スポーツには装着済
CARACLE CCセイバー

走行中のチェーン脱落を抑制

 2wayリードパイプ

シフトアウターの経路変換や

Vブレーキ用にも使用できる

シフト＆ブレーキ両用リードパイプ

 テレスコピックハンドルポスト2 [CARACLE-S用]

自動ロック機構搭載

ハンドル高調整可 [上下140mm]
エラストマーサスペンション f.light [CARACLE-S用]

航空輸送対応サスペンション

超軽量約100g [チタンシャフト]

 CARACLE ホイールSL2

スポーツ初期装着品

約1,010gの超軽量ホイール

 CSプチエンドバー

折りたたみに影響しない、

超小型バーエンドバー
op052_001r02

折りたたみサイズに影響しない

ワンタッチ着脱マッドガード

 CARACLEホイールセットSS

標準仕様初期装着品

11s対応、約1,130gの軽量ホイール

 FC1クランク+BB シングル50T

4アーム2ピースクランク

50Tナローワイドチェーンリング

軽量820g(BB込)
ChaletSports ナローワイドチェーンリング54T FC1用

54Tナローワイドチェーンリング

[FC1用]

 折りたたみ固定マグネットQR

わずかな力でマグネットを

分離できるレバー付き

 DURO タイヤ DB-7023 20x1.35(ETRTO406)

ママチャリと同じ35mm幅タイヤ

標準仕様rev.3.1初期装着品

別売チューブあり
DURO タイヤ DB-7023 20x1.5(ETRTO406)

一回り太く、クッション性

の良い38mm幅タイヤ

別売チューブあり

 FC2クランク+BB 50Tガード付

[新発売]

5アーム2ピースクランク

50T CNCガード一体型チェーンリング

軽量865g(BB込)

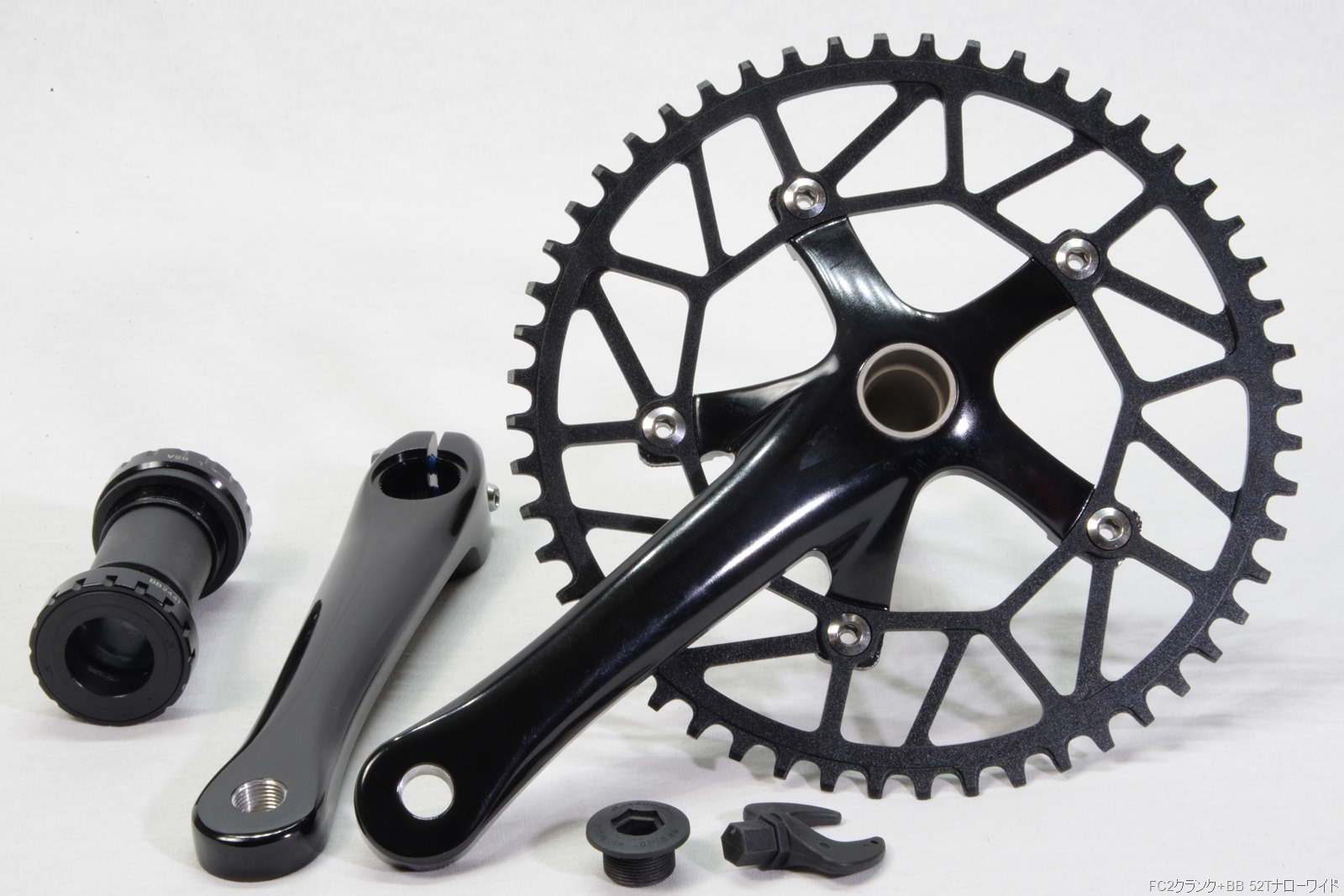

 FC2クランク+BB 52Tナローワイド

[新発売]

5アーム2ピースクランク

52Tナローワイドチェーンリング

軽量850g(BB込)
5アームチェーンリング ガード付50T

[新発売]

50TCNCガード一体型チェーンリング

[FC2用]

 5アームチェーンリング ナローワイド

[新発売]

ナローワイドチェーンリング

48/50/52/54/56T [FC2用]

※56Tはチェーンガイド(脱落防止ピン)の除去が必要

 コンフォートサドル2

やや柔らかめのスポーツサドル

持ち運びに便利なハンドル付き
CSキャリアAL1

[新発売]

アルミ製専用リアキャリア

rev.3以降用

 CSキャリアAL2

[新発売]

アルミ製専用リアキャリア

rev2.1以前用

 CSキャリアストラップ1

[新発売]

フックを掛けるだけで荷物を固定

CSリアキャリアAL1/AL2用
マッドガードECO

[新発売]

防御効果の高いフルガード

CSリアキャリアAL1と併用可

■折りたたみ手順(画像)

折りたたみ手順

■折りたたみ手順(動画)

f

NG編を含め6本の動画をこちらにまとめています→CARACLE-S折りたたみ動画の新バージョン

■JIS基準(D9301)フレーム耐久性試験合格

CARACLE-Sはレーシングバイク試験条件で、JIS基準の2倍の回数のフレーム耐久性試験に合格しています。レーシングバイク試験条件は、折りたたみ自転車(小径車)の条件より荷重が増したロードバイクと同じ基準です。その2倍の荷重回数に耐えたことで、長期間安心して乗車いただける耐久性が試験によって裏付けられました。

jis_d9301_211026cs_1jis_d9301_211026cs_2

※令和3年11月17日付 使用承諾済み

■お断り

  • フレーム、各パーツには製法上個体差が生じます。掲載した重量は参考値であり、保証するものではありません。
  • 本商品の耐荷重は乗員と荷物を合わせて80kg未満です。後方に張り出した大型サドルバッグやシートポスト装着キャリアなど、局所的な負荷を伴う重量物の積載は車体やパーツの破損を招く恐れがあるので避けて下さい。
  • 価格、仕様などは予告なく変更になる場合があります。
  • 本ページに掲載した画像や動画は旧モデルや試作車、改造車を含むため、販売商品と一部仕様が異なります

■詐欺通販サイトにご注意下さい

「著しい低価格」「支払が振込のみ」「販売店リストに未掲載」といった業者は、詐欺の可能性があります。

CARACLE-Sは安全性と高性能を維持するために、ノウハウを備えた技術者による定期的なメンテナンスが必要です。

また、納入時には体型に合わせたフィッティングや、安全指導を受けることが望ましいと考えます。

その観点からも、ご購入は通信販売を避け、CARACLE販売店やお近くのサイクルプロショップに相談されることをお勧めします。
